Портальный кран

Тип продукта:MQ
Грузоподъемность:30~80T
Длина пролета:Над рельсом 40м; под рельсом 30м
Рабочий класс:A7,A8

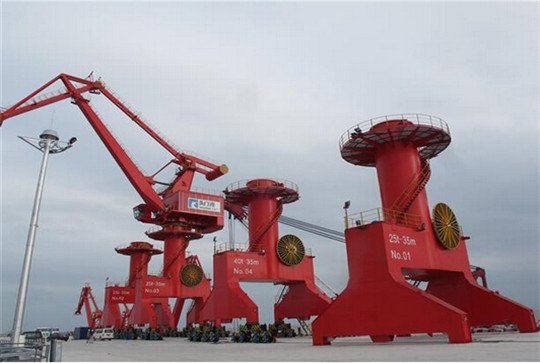

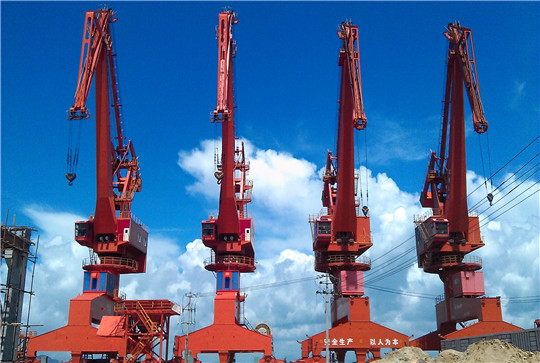

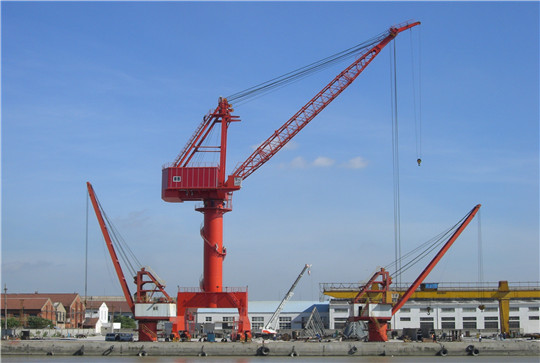

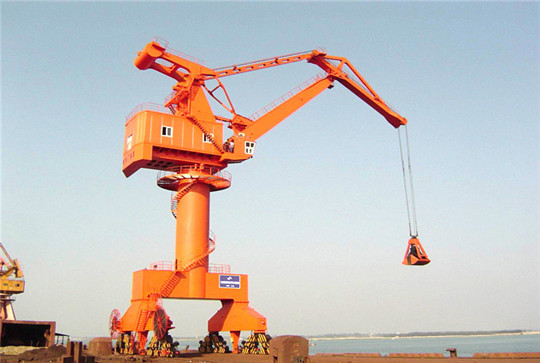

Портальный кран широко применяется для погрузки и разгрузки в порту и погрузки техники на судостроительной и металлургической промышленности. Основная конструкция - стальная рама. Подъемными инструментами могут быть грейфер, разбрасыватель контейнера, крюк и электромагнит. Этот кран может быть сконструирован как стационарного, так и путевого типа.

Он может удовлетворить требования высокой эффективности работы. С преимуществами большой грузоподъемности, высокой эффективности работы, компактной рамы, спокойного движения, комфортной работы, безопасности и надежности, удобства обслуживания, приятного внешнего вида и так далее. Он может эффективно использовать ограниченное пространство порта, двора и других мест, и доступен для порожних и полностью загруженных грузовых перевозок и требования наземной автомобильной перевозки. И особенно для порта общего пользования, это своего рода грузоподъемная машина с небольшими инвестиционными и быстрыми преимуществами для погрузки и разгрузки контейнера переднего фартука, различных предметов и насыпных грузов.

Product Specification			1030
Lifting Capacity		t	10
Group Classification Of Complete Machines			A7
Lifting Height	Above Rail Top	m	Grab 16 Hook 25
Lifting Height	Below Rail Top	m	Hook 15
Working Radius	Max.	m	30
Working Radius	Min.	m	8.5
Lifting Mechanism	Group Classification		M7
Lifting Mechanism	Lifting Speed	m/min	60
Luffing Mechanism	Group Classification		M6
Luffing Mechanism	Luffing Speed	m/min	52
Slewing Mechanism	Group Classification		M6
Slewing Mechanism	Slewing Speed	r/min	1.51
Traveling Mechanism	Group Classification		M4
Traveling Mechanism	Traveling Speed	m/min	27
Power Source			3-phase A.C. 50Hz 380V
Track Gauge/Wheel Base		m	10.5/10.5
Max.Slewing Radius		m	30
Tail Slewing Radius		m	~7.8
In-service Maximum Wind Pressure		N/m	250
Out of-service Maximum Wind Pressure		N/m	1000
In-service Maximum Wheel Pressure		KN	220
Steel Track Recommended			P50
Installed Capacity		kw	350

Product Specification			1633
Lifting Capacity		t	Grab 16 Hook 16/25
Group Classification Of Complete Machines			A7
Lifting Height	Above Base Level	m	Grab 20 Hook 28
Lifting Height	Below Base Level	m	16
Working Radius	Max.	m	Grab 33 Hook 33/23
Working Radius	Min.	m	9.5
Lifting Mechanism	Group Classification		M7
Lifting Mechanism	Lifting Speed	m/min	50
Luffing Mechanism	Group Classification		M6
Luffing Mechanism	Luffing Speed	m/min	50
Slewing Mechanism	Group Classification		M6
Slewing Mechanism	Slewing Speed	r/min	1.51
Traveling Mechanism	Group Classification		M4
Traveling Mechanism	Traveling Speed	m/min	25
Power Source			3-phase A.C. 50Hz 380V
Track Gauge/Wheel Base		m	10.5/10.5
Max.Slewing Radius		m	33
Tail Slewing Radius		m	~8.5
In-service Maximum Wind Pressure		N/m	250
Out of-service Maximum Wind Pressure		N/m	1000
In-service Maximum Wheel Pressure		KN	250
Steel Track Recommended			P50
Installed Capacity		kw	450
Product Specification			3055
Group Classification Of Complete Machines			A5
Elevating Capacity	Lifting Capacity	t	Main Hook		Aux.Hook
	Lifting Capacity	t	30	10	5
	Radius	m	15~17	15~50	19~55
Lifting Height		m	50		50
Working Radius	Max.	m	55		50
Working Radius	Min.	m	19		15
Speed Of Mechanism	Lifting Speed	m/min	10（20,<12t）		20（40,<2t）
	Luffing Speed	m/min	~10
	Slewing Speed	r/min	0.24
	Traveling Speed	m/min	30
Power Source			3-phase A.C. 50Hz 380V
Track Gauge/Wheel Base		m	10.5/12
Clear Height Of Portal		m	~10
Tail Slewing Radius		m	~15
Rotary Disc Tail Slewing Radius		m	=12
In-service Maximum Wind Pressure		N/m	250
Out of-service Maximum Wind Pressure		N/m	1000
In-service Maximum Wheel Pressure		KN	250
Steel Track Recommended			P50
Installed Capacity		kw	220

Product Specification			4073
Group Classification Of Complete Machines			A4
Elevating Capacity	Lifting Capacity	t	40	27	22	16	10
Elevating Capacity	Radius	m	20~45	20~55	20~60	20~67	20~73
Lifting Height		m	45
Working Radius	Max.	m	73
Working Radius	Min.	m	20
Speed Of Mechanism	Lifting Speed	m/min	0.2~10
	Luffing Speed	m/min	0.2~10
	Slewing Speed	r/min	0.3
	Traveling Speed	m/min	30
Power Source			3-phase A.C. 50Hz 380V
Track Gauge/Wheel Base		m	10.5/14
Clear Height Of Portal		m	8.06
Rotary Disc Tail Slewing Radius		m	~9.4
In-service Maximum Wind Pressure		N/m	250
Out of-service Maximum Wind Pressure		N/m	1000
In-service Maximum Wheel Pressure		KN	400
Steel Track Recommended			P50
Installed Capacity		kw	350

Product Specification			3055
Group Classification Of Complete Machines			A5
Elevating Capacity	Lifting Capacity	t	Main Hook		Aux.Hook
	Lifting Capacity	t	120	40	20
	Radius	m	24~33	24~60	28~65
Lifting Height		m	60		60
Working Radius	Max.	m	60		65
Working Radius	Min.	m	24		28
Speed Of Mechanism	Lifting Speed	m/min	6（12,<48）		15（30,<8）
	Luffing Speed	m/min	~10
	Slewing Speed	r/min	0.24
	Traveling Speed	m/min	30
Power Source			3-phase A.C. 50Hz 380V
Track Gauge/Wheel Base		m	13/16
Clear Height Of Portal		m	~13
Tail Slewing Radius		m	~17
Rotary Disc Tail Slewing Radius		m	≤15
In-service Maximum Wind Pressure		N/m	250
Out of-service Maximum Wind Pressure		N/m	1000
In-service Maximum Wheel Pressure		KN	450
Steel Track Recommended			Qu50
Installed Capacity		kw	220

Product Specification			G0515
Group Classification Of Complete Machines			A6
Lifting Capacity		t	5
Lifting Height	Above Base Level	m	9
Lifting Height	Below Base Level	m	7.5
Working Radius	Max.	m	15
Working Radius	Min.	m	6
Speed of Mechanism	Lifting Speed	m/min	25
	Luffing Speed	m/min	22
	Slewing Speed	r/min	1.36
Power Source			3-phase A.C. 50HZ 380V
Rotary Disc Tail Slewing Radius		m	=4
Overall Productivity		t/h	≥150
In-service Maximum Wind Pressure		N/m	250
Out of-service Maximum Wind Pressure		N/m	1000
Installed Capacity		kw	45
